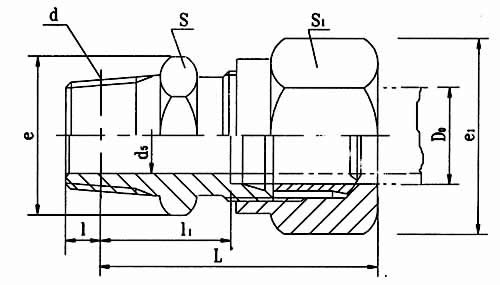

卡套式錐螺紋直通管接頭(16MPa)
本標準規定了卡套式錐螺紋直通管接頭，適用于油、氣及一般腐蝕性介質的管路系統。
標記示例：
　　 公稱壓力E級，管子外徑D0為14mm的卡套式錐螺紋直通管接頭：
　　 管接頭E14 JB/ZQ4401-97

管子外徑D0
公稱通徑DN
d5
 d l
l1≈
 L≈
扳手尺寸
e
e1
重 量（kg/100件）
S
S1
E(16)
4
3
NPT1/8
4.572
14
30
13
15
15
17.3
2.59
5
3.5
6
4
15.7
34
16
18.5
3.14
8
6
NPT1/4
5.080
22
40
16
18
18.5
20.8
5.58
10
8
42
18
21
20.8
24.2
6.47
12
10
NPT3/8
6.096
23
43
21
24
24.2
27.7
9.21
14
12
9.31
16
14
NPT1/2
8.128
24
45
27
27
31.2
31.2
13.4
18
15
30
34.6
14.7
20
17
NPT3/4
8.611
27
51
34
34
39.3
39.3
22
22
19
30.5
55
36
41.6
24.6
25
22
NPT1
10.160
32.5
58
41
41
47.3
47.3
40.1
28
24
33.5
59
45.1
32
27
NPT11/4
10.668
34.5
62
50
50
57.7
57.7
57.7
34
30
61.6
40
34
NPT11/2
35
63
55
55
63.5
63.5
72.1
42
36
60
69.3
74.5
